- Artikel-Nr.: LS-AL-10113
- GTIN / EAN: 4251915910991
Unser M8 Adapter KERL 3x M8 QC lässt sich leicht in einer Airlineschiene an jeder Stelle einsetzen, verschieben und entnehmen.
Hier in der Ausführung OHNE Feststeller.

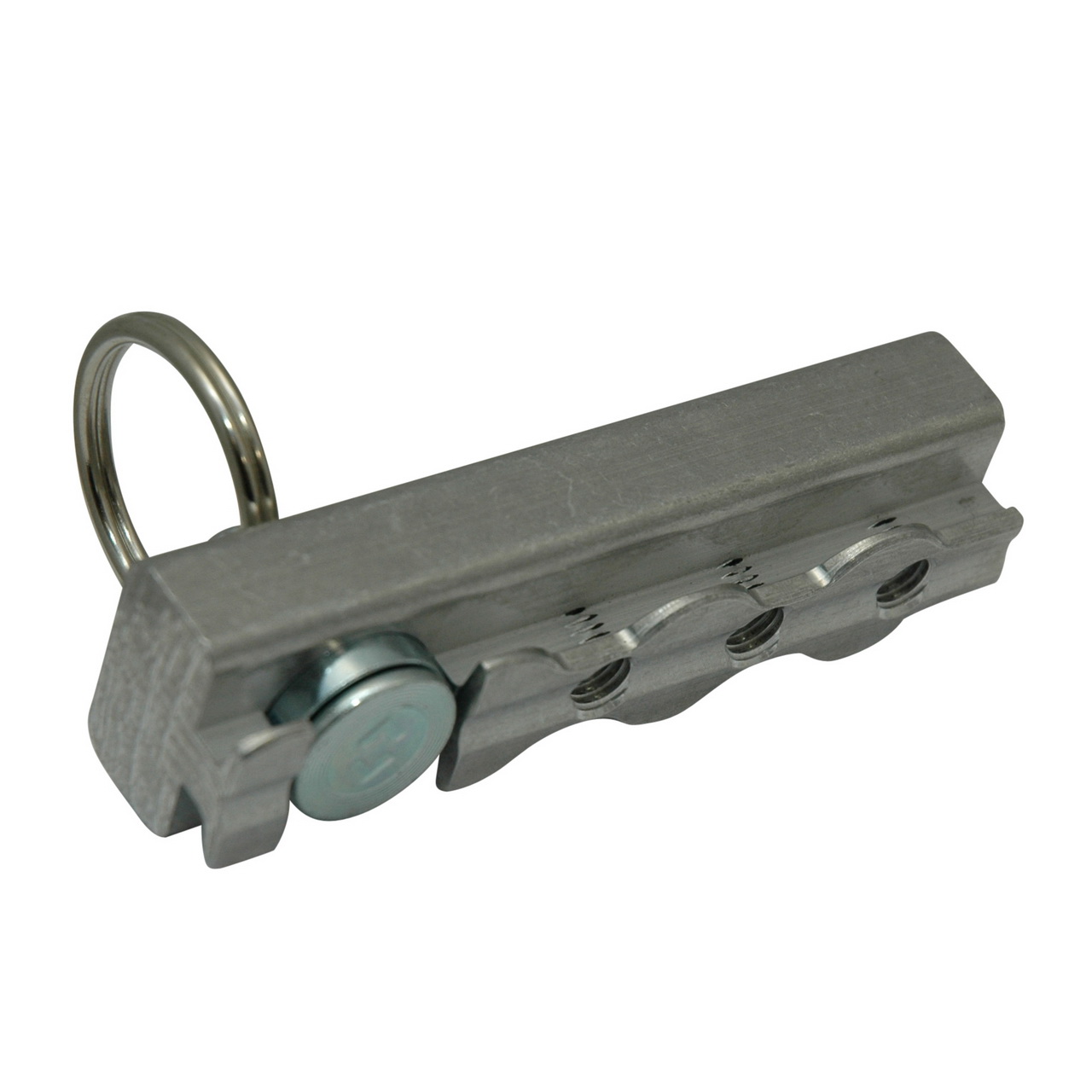

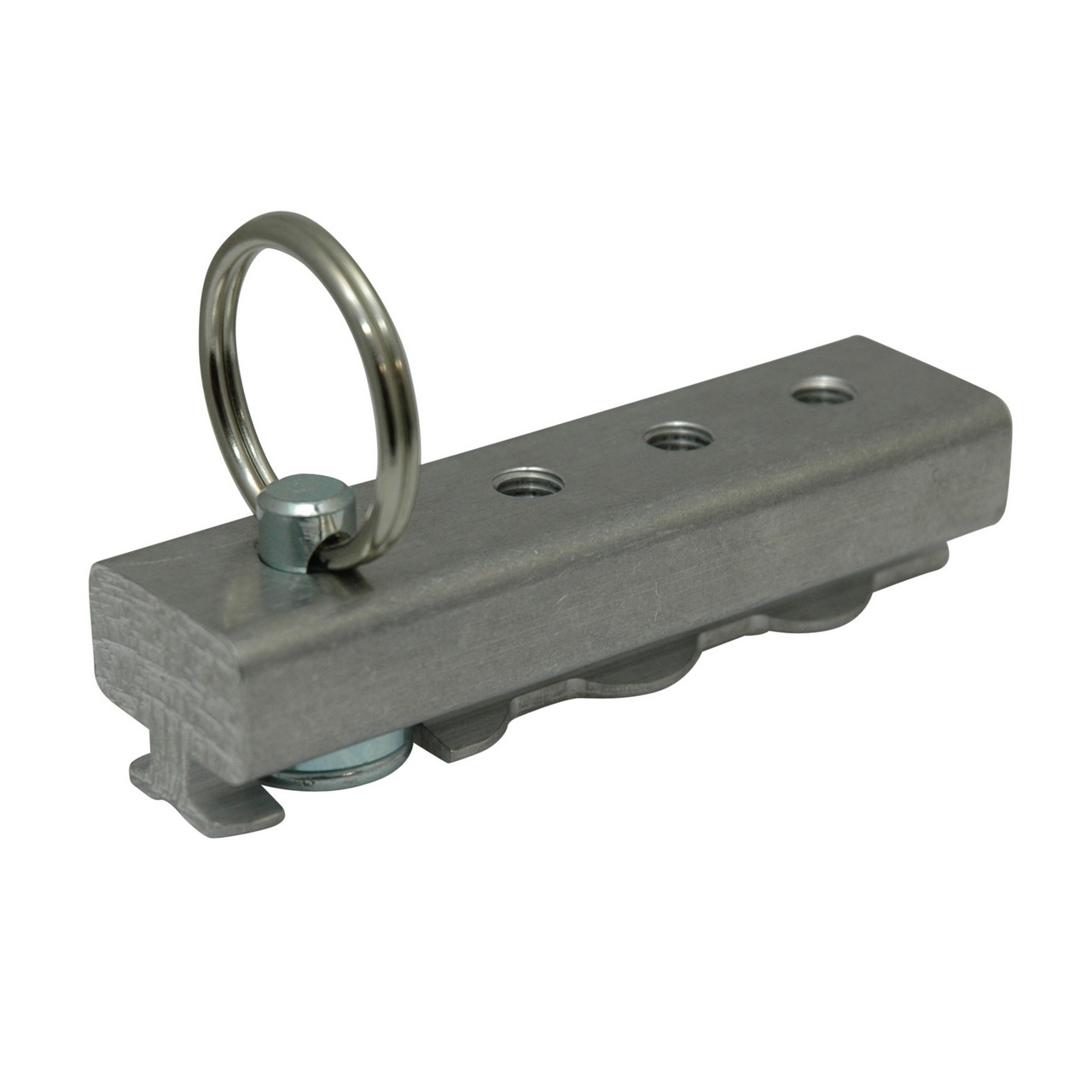

Der Adapter M8 für Airlineschienen ist ein mit drei M8 Gewindbohrungen ausgestatteter Aluminiumblock und kann an jeder Stellen in eine Airlineschienen eingelegt und verschoben werden. Durch die drei Gewinde lassen sich Halterungen, Werkzeuge, Schränke, Schienen, etc. am Adapter befestigen. Im Gegensatz zu einem Nutenstein wird der Adapter M8 für Airlineschienen beim Verschrauben nicht auf der Schiene fixiert, sondern ist wie ein Endbeschlag frei auf dem Raster verschiebbar. Die Fixierung innerhalb der Schiene erfolgt über einen gefederten Bolzen der in die 20 mm Bohrungen der Schienen gesetzt wird. Der Adapter M8 kannn sowohl in horizontal wie auch vertikal montierte Schienen eingesetzt werden.
Anwendungshinweis:
Um den Adapter M8 für Airlineschienen zu befestigen, kann er an jeder Stelle der Airlineschiene eingebracht werden. Durch ziehen am Ring des Adapters wird dieser entriegelt und kann an die gewünschte Position verschoben werden. Nach dem Loslassen des Ringes rastet der Adapter an der aktuellen Position ein.
Hinweis: Der am Adapter M8 für Airlineschienen angebrachte Ring dient nur zum Ver- bzw. Entriegeln des Adapters und kann nicht als Öse für z.B. Karabinerhaken verwendet werden!
Produktmerkmale / Technische Daten
Material: | Aluminium, Stahl verzinkt |
Länge: | 100 mm |
Breite: | 28 mm |
Höhe: | 33,5 mm (ohne Ring) |
Höhe: | 57 mm (mit Ring) |
Ringdurchmesser: | 23,5 mm |
Belastbarkeit X-Richtg.: | 1.000 daN (in Schienenrichtung) |
Rastermaß: | 25 mm und 25,4 mm |
Anzahl Gewinde: | 3 |
Gewindetyp: | M8 |
Abstand Gewinde: | je 20 mm |
Gewicht: | 0,150 kg pro Stück |
Produktdetails
Wichtige Details
- Ausführung OHNE Feststeller
- An jeder beliebigen Stelle in einer Airlineschiene einsetzen und entnehmen
- Verriegelbar
- 3 Gewindebohrungen M8
Lieferumfang
- 1 x Adapter M8 für Airlineschienen, entnehmbar, ohne Feststeller, KERL 3x M8 QC
Produkteigenschaften für Artikelvergleich
Material: | Aluminium, Stahl |
Belastbarkeit (LC) in daN: | 1000 daN |
Diebstahlschutz: | Nein |
Festeller: | Nein |
Gewinde: | M8 |
Gewindeanzahl: | 3 |
