- Artikel-Nr.: LS-AL-10114
- GTIN / EAN: 4251915911004
Unser Adapter KERL 3x M8 QC lässt sich einfach an den offenen Enden einer Airlineschiene einsetzen, anschließend beliebig verschieben und an einer beliebigen Rasterposition verriegeln.
Hier in der Ausführung MIT Feststeller.

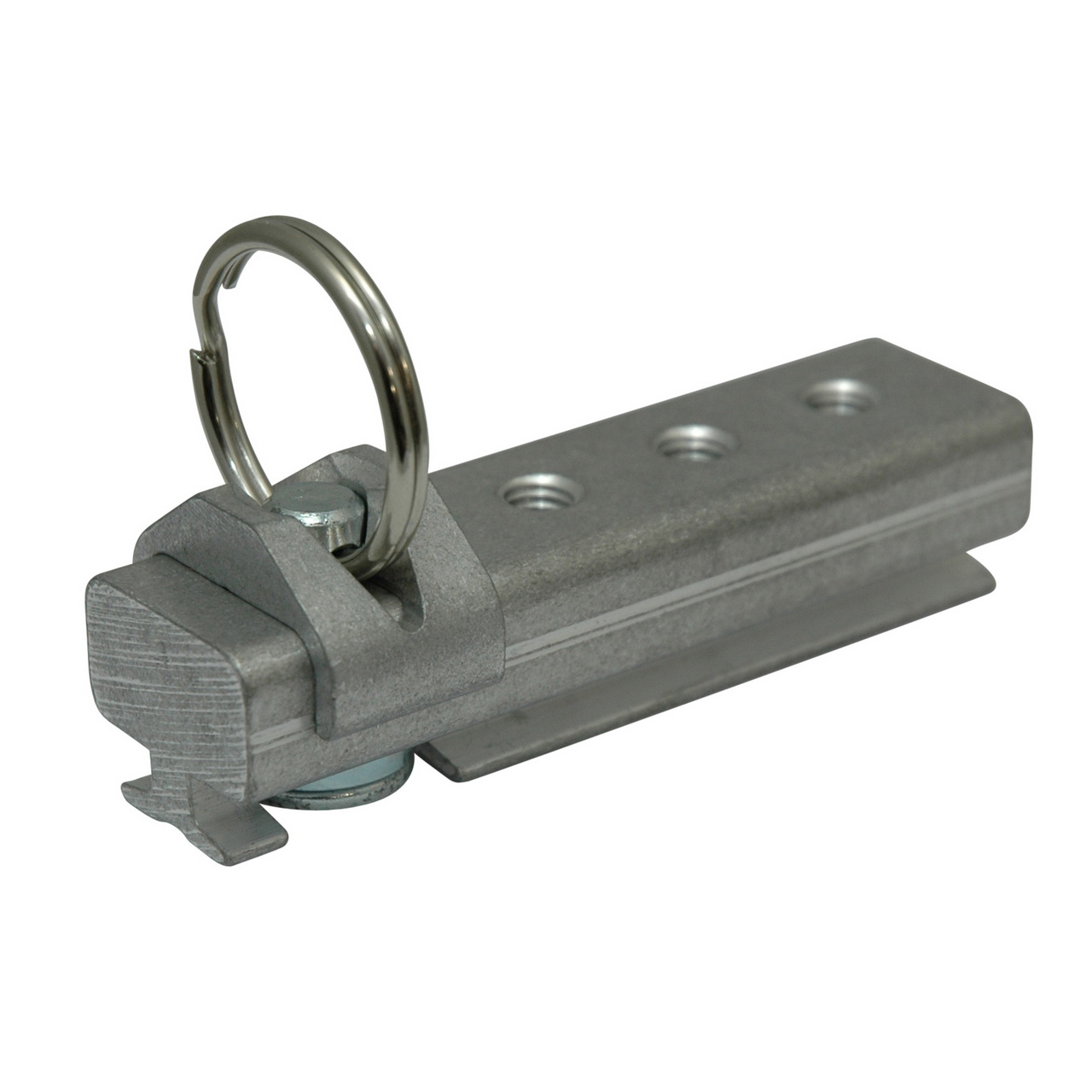

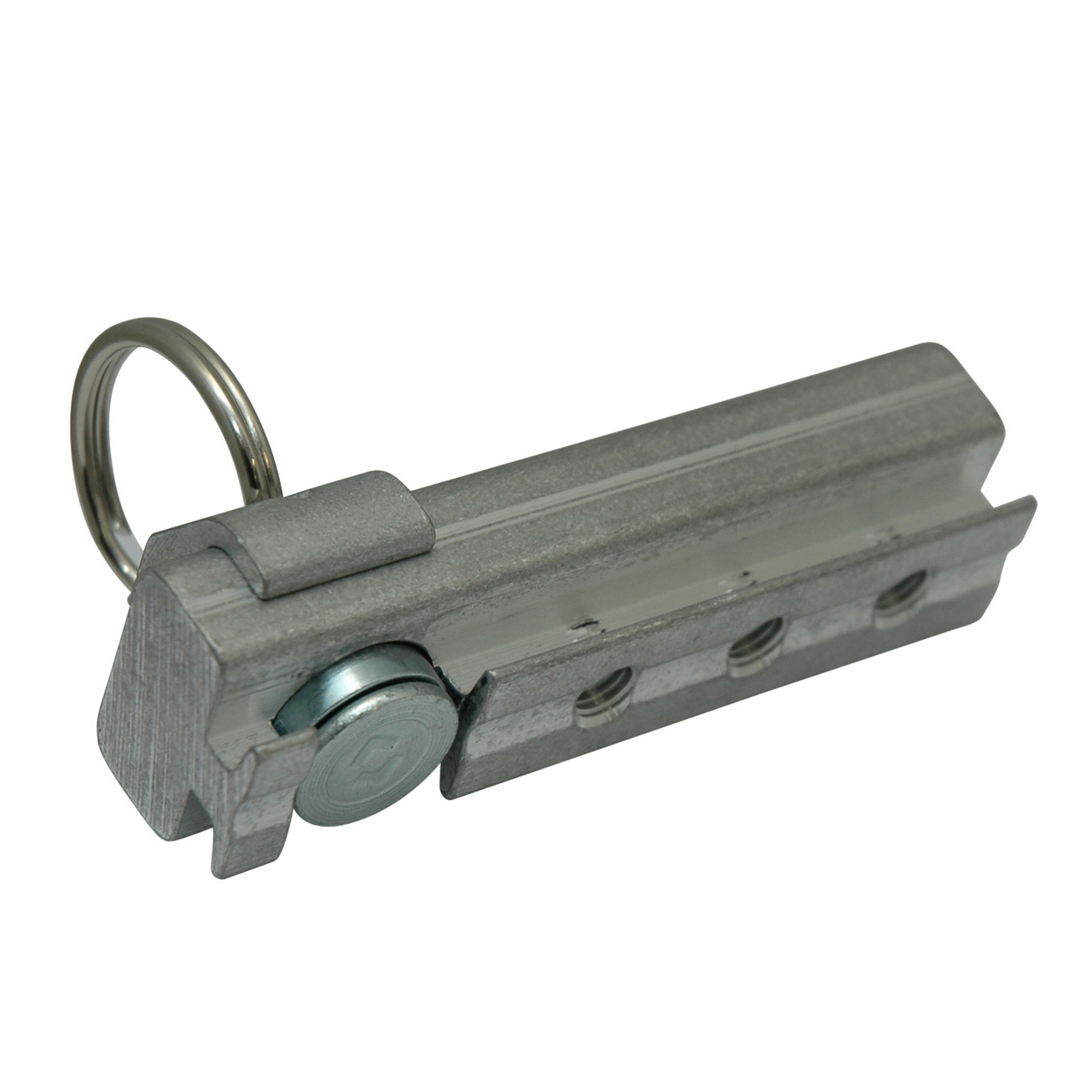

Der Adapter M8 für Airlineschienen ist ein mit drei M8 Gewinden ausgestatteter Aluminiumblock, der in Airlineschienen verschiebbar eingelegt werden kann. Durch die drei Gewinde lassen sich Halterungen, Werkzeuge, Schränke, Schienen, etc. am Adapter befestigen. Im Gegensatz zu einem Nutenstein wird der Adapter M8 für Airlineschienen beim Verschrauben nicht auf der Schiene fixiert, sondern ist wie ein Endbeschlag frei auf dem Raster verschiebbar. Der Adapter M8 kannn sowohl in horizontal wie auch vertikal montierte Schienen eingesetzt werden.
Anwendungshinweis:
Um den Adapter M8 für Airlineschienen zu befestigen, wird er in die Öffnung am Ende oder in Langlöcher einer Airlineschiene eingeführt. Durch ziehen am Ring des Adapters wird dieser entriegelt und kann an die gewünschte Position verschoben werden. Nach dem Loslassen des Ringes rastet der Verriegelungsbolzen des Adapters an der aktuellen Rasterposition ein.
Hinweis: Der am Adapter M8 für Airlineschienen angebrachte Ring dient nur zum Ver- bzw. Entriegeln des Adapters und kann nicht als Öse für z.B. Karabinerhaken verwendet werden!
Produktmerkmale / Technische Daten
Material: | Aluminium, Stahl verzinkt |
Länge: | 100 mm |
Breite: | 28 mm |
Höhe: | 33,5 mm (ohne Ring) |
Höhe: | 57 mm (mit Ring) |
Ringdurchmesser: | 23,5 mm |
Belastbarkeit X-Richtg.: | 1.000 daN (in Schienenrichtung) |
Rastermaß: | 25 mm und 25,4 mm |
Anzahl Gewinde: | 3 |
Gewindetyp: | M8 |
Abstand Gewinde: | je 20 mm |
Gewicht: | 0,150 kg pro Stück |
Produktdetails
Wichtige Details
- Ausführung MIT Feststeller
- Nur an einem offenen Ende der Airlineschiene einsetzbar
- Diebstahlgeschützt, wenn Enden verschlossen
- Verriegelbar
- 3 Gewindebohrungen M8
Lieferumfang
- 1 x Adapter M8 für Airlineschienen, diebstahlgeschützt, mit Feststeller, KERL 3x M8 QC
Produkteigenschaften für Artikelvergleich
Material: | Aluminium, Stahl |
Belastbarkeit (LC) in daN: | 1000 daN |
Diebstahlschutz: | Ja, nur an offenem Schienenende entnehmbar |
Festeller: | Ja |
Gewinde: | M8 |
Gewindeanzahl: | 3 |
